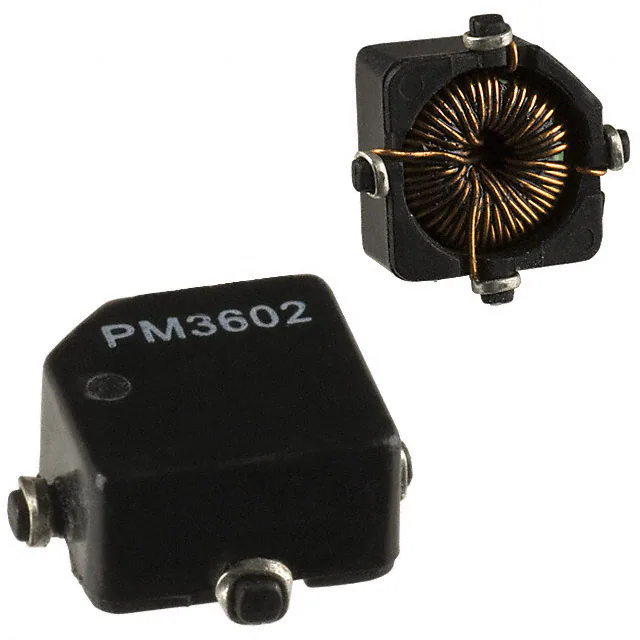

PM3602-10-RC
PM3602-10-RC
- Available: 800
- Manufacturer: Bourns Inc.
- Part Number: PM3602-10-RC
- Detailed Description: Unshielded 2 Coil Inductor Array 40 µH Inductance - Connected in Series 10 µH Inductance - Connected in Parallel 40mOhm Max DC Resistance (DCR) - Parallel 1.83 A Nonstandard
- Category: Inductors, Coils, Chokes | Arrays, Signal Transformers
- RoHS Status： ROHS3 Compliant
- Datasheet: Datasheet
Reference Price (USD)
1+
$2.4000
10+
$2.2560
100+
$2.1360
1000+
$2.0160
10000+
$1.8960
Considering price fluctuations, this price is only for reference. Please send RFQ to [email protected] to get the best price, thank you.
Product Specifications
| Manufacturer | Bourns Inc. |
|---|---|
| Series | PM3600 |
| Package | Tape & Reel (TR) | Cut Tape (CT) |
| Standard Package | 400 |
| Product Status | Active |
| Number of Coils | 2 |
| Inductance - Connected In Parallel | 10 μH |
| Inductance - Connected In Series | 40 μH |
| Tolerance | ±20% |
| Current Rating - Parallel | 1.83 A |
| Current Rating - Series | 920 mA |
| DC Resistance (DCR) - Parallel | 40mOhm Max |
| DC Resistance (DCR) - Series | 160mOhm Max |
| Shielding | Unshielded |
| Ratings | - |
| Operating Temperature | -55°C ~ 125°C |
| Mounting Type | Surface Mount |
| Package / Case | Nonstandard |
| Size / Dimension | 0.452" L x 0.354" W (11.48mm x 8.99mm) |
| Height | 0.225" (5.72mm) |
| Base Product Number | PM3602 |
Environmental & Export
| RoHS Status | ROHS3 Compliant |
|---|---|
| Moisture Sensitivity Level (MSL) | 1 (Unlimited) |
| REACH Status | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS | 8504.50.8000 |
