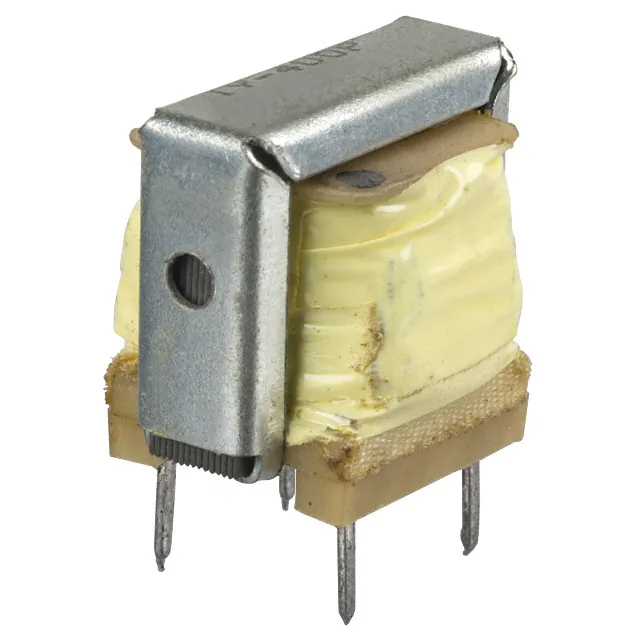

TY-400P
TY-400P
- Available: 3
- Manufacturer: Triad Magnetics
- Part Number: TY-400P
- Detailed Description: 600 Impedance Primary Ohms 600 Impedance Secondary Ohms 1:1.07 Audio Transformer 300Hz ~ 3.5kHz Through Hole
- Category: Transformers | Audio Transformers
- RoHS Status： ROHS3 Compliant
- Datasheet: Datasheet
Reference Price (USD)
1+
$6.9360
10+
$6.5198
100+
$6.1730
1000+
$5.8262
10000+
$5.4794
Considering price fluctuations, this price is only for reference. Please send RFQ to [email protected] to get the best price, thank you.
Product Specifications
| Manufacturer | Triad Magnetics |
|---|---|
| Series | TY |
| Package | Bulk |
| Standard Package | 1 |
| Product Status | Active |
| Turns Ratio - Primary:Secondary | 1:1.07 |
| Impedance - Primary (Ohms) | 600 |
| Impedance - Secondary (Ohms) | 600 |
| DC Resistance (DCR) - Primary | 76.5Ohm |
| DC Resistance (DCR) - Secondary | 108Ohm |
| Transformer Type | Data/Voice Coupling |
| Frequency Range | 300Hz ~ 3.5kHz |
| Frequency Response | ±0.5dB |
| Voltage - Isolation | 1500VAC |
| Insertion Loss | 1.75dB Typ |
| Return Loss | 15dB Typ |
| Power Level | -45dB ~ 7dB |
| Operating Temperature | -20°C ~ 85°C |
| Approval Agency | - |
| Mounting Type | Through Hole |
| Size / Dimension | 0.820" L x 0.715" W (20.83mm x 18.16mm) |
| Height - Seated (Max) | 0.750" (19.05mm) |
| Termination Style | PC Pin |
| Weight | - |
Environmental & Export
| RoHS Status | ROHS3 Compliant |
|---|---|
| Moisture Sensitivity Level (MSL) | Not Applicable |
| REACH Status | REACH Unaffected |
| ECCN | EAR99 |
| HTSUS | 8504.31.4035 |
